La Oficina Española de Patentes y Marcas ha publicado el 22 de septiembre de 2025 la concesión de la patente nacional «Celda electroquímica para ensayo a fatiga por flexión rotativa», de titularidad de la Universidad de Burgos. La resolución de concesión está fechada el 15 de septiembre de 2025.
La invención, solicitada con la referencia P202330236 y publicada como ES2983814B2, tiene como inventores a José Calaf Chica, Pedro Miguel Bravo Díez, Mónica Preciado Calzada y José Enrique Muñoz Manero.
Un entorno electroquímico durante el ensayo de fatiga

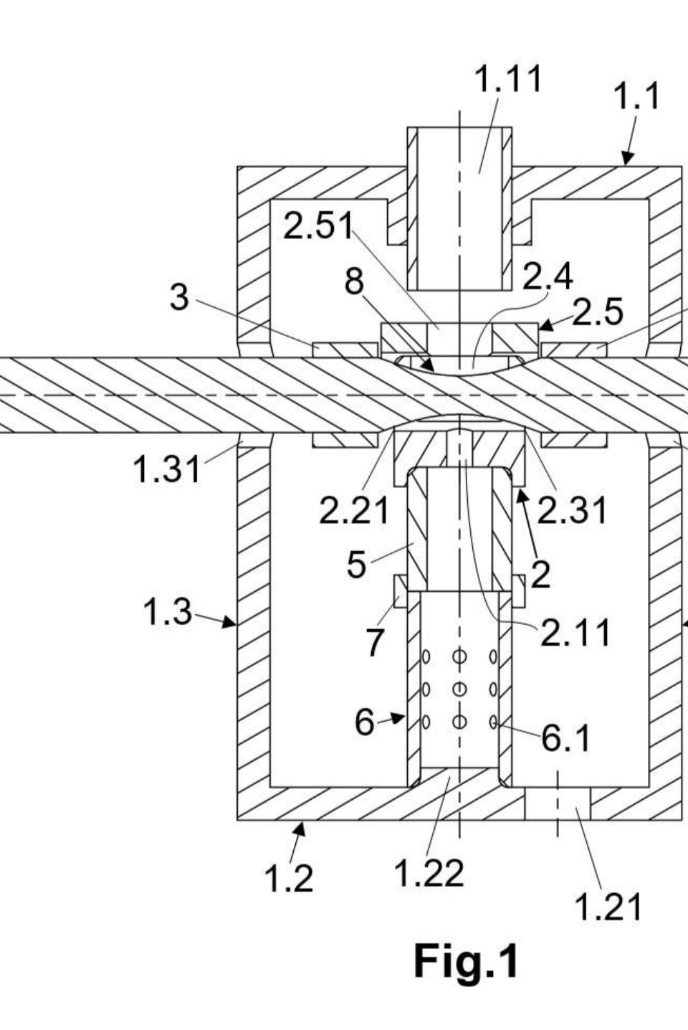

El dispositivo mantiene un volumen estable de electrolito en renovación alrededor de la zona de ensayo de la probeta mientras esta gira bajo flexión. Su configuración permite adaptar el ensayo sin modificar la máquina ni la probeta.
Esta capacidad amplía las posibilidades de la flexión rotativa para investigar la interacción entre las cargas cíclicas y el medio. Una de sus aplicaciones en CIMa es el estudio de la fragilización por hidrógeno mediante carga electroquímica in situ, durante el propio ensayo.
Observar cómo cambia la fractura
Las siguientes imágenes de microscopía electrónica de barrido muestran superficies de fractura de probetas ensayadas sin celda electroquímica y con carga de hidrógeno in situ. La primera presenta una morfología dúctil por coalescencia de microhuecos; la segunda muestra una fractura frágil con clivaje.
Las micrografías se han adquirido a distintos aumentos. Su observación complementa los resultados de los ensayos y ayuda a interpretar los mecanismos de daño.
Del desarrollo experimental a la protección de la invención
La concesión de la patente da continuidad al desarrollo del dispositivo presentado en 2023 y a nuestra línea de diseño de ensayos mecánicos singulares.
